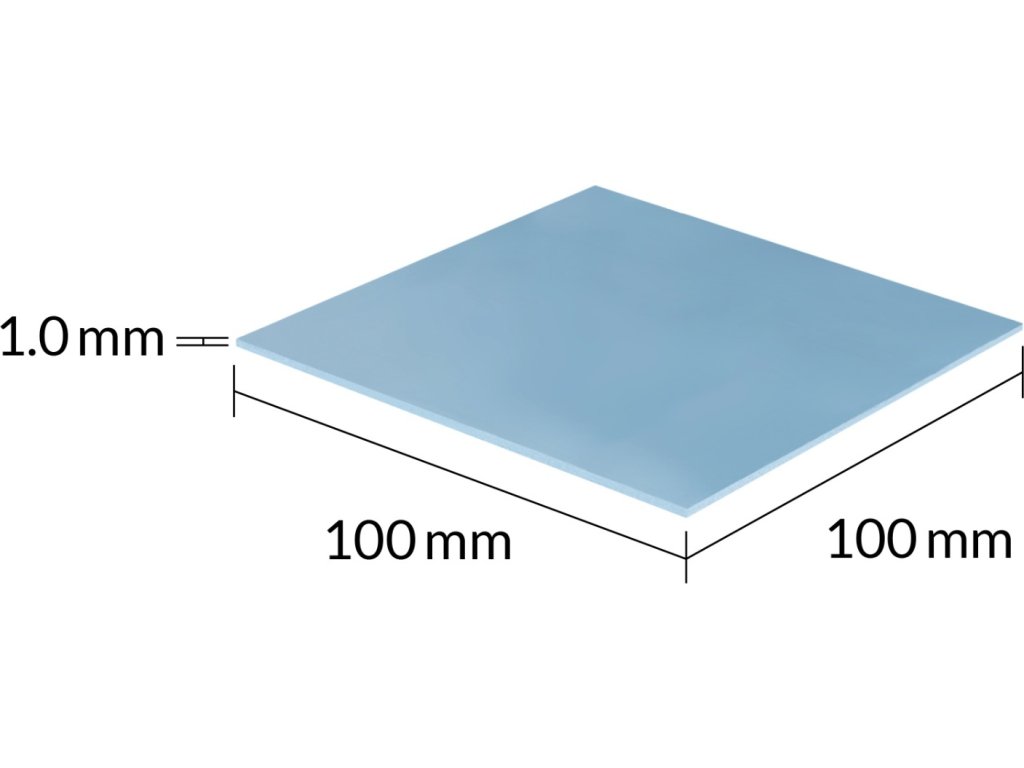

ARCTIC Teplovodivá podložka TP-3, 100 x 100 x 1 mm

Podrobný popis

Vysoký výkon - velmi měkký

Na bázi silikonu a speciálního plniva předčí TP-3 také vysoce výkonné podložky, zvláště když se typicky vyskytují výškové rozdíly blízko umístěných třísek kvůli výrobním tolerancím. TP-3 nabízí vynikající tepelnou vodivost i přes extrémně nízkou tvrdost.

Jak se testuje?

TP-3_thickness_comparison

Minimalizace tepelného odporu

Čím tenčí podložka, tím nižší tepelný odpor. Podložku TP-3 o tloušťce 0,5 mm lze snadno stlačit na 0,3 mm a vyrovnat tak výškové rozdíly mezi různými součástmi až do 0,2 mm. Vezměte prosím na vědomí, že vzhledem k extrémně nízké tvrdosti vyžaduje instalace 0,5mm podložky zvýšenou opatrnost. Přečtěte si prosím uživatelskou příručku.

Všestranné aplikace

Tepelně vodivé, vibrace tlumící, tvarovatelné, elektricky izolující – bezpečné a snadno použitelné. Měkká tepelně vodivá podložka je díky svým dobrým kompresním vlastnostem obzvláště šetrná ke komponentům a zároveň dobře vede teplo. Kromě standardního formátu pro M.2 je TP-3 k dispozici v různých velikostech a tloušťkách, které lze snadno řezat na požadovaný tvar a velikost. Díky tomu je ideální pro RAM, čipsety a IC všeho druhu, které se používají v PC, laptopech, konzolích, grafických kartách a elektronických zařízeních obecně.

TP-3 řez tm

Bezpečná manipulace

ARCTIC TP-3 je elektricky izolující, nelepí a snadno se s ním manipuluje. To znamená, že v mnoha oblastech použití lze zajistit optimální a bezpečný přenos tepla.

TP-3 lisován

Překlenutí mezer

TP-3 jsou měkčí než běžné destičky, a proto jsou zvláště vhodné pro různé výšky třísek a možné tolerance. Díky svým dobrým stlačitelným vlastnostem působí termopodložky jako perfektní výplň spár a přemosťují nerovné povrchy a vzduchové mezery bez namáhání citlivých a vyčnívajících součástí.

Velikosti tloušťky TP-3

Dostupné v různých tloušťkách a velikostech

Naše termo podložky jsou k dispozici ve výběru 0,5 mm, 1,0 mm a 1,5 mm. Varianta 0,5 mm se ideálně hodí jako alternativa k teplovodivé fólii. Podložky jsou k dispozici v různých rozměrech v závislosti na jejich tloušťce. V případě potřeby lze podložky také nezávisle nařezat na jakoukoli velikost.

TECHNICKÉ SPECIFIKACE & MANUÁL

Všeobecné údaje

Barva: Modrá

Tvrdost: 55 Shore OO

Teplota nepřetržitého používání: -40~150?

Měrná hmotnost: 3,4 g/cm3

Dielektrická konstanta @1MHz: 5,19

Objemový odpor: 2,69 X 1012 ?-cm

Hodnocení hořlavosti: UL 94 V-0

High Performance - very soft

Based on silicone and a special filler, TP-3 also outperforms high-performance pads, especially when height differences of closely spaced chips typically occur due to manufacturing tolerances. The TP-3 offers excellent thermal conductivity despite extremely low hardness.

How is tested?

TP-3_thickness_comparison

Minimization of thermal resistance

The thinner the pad, the lower the thermal resistance. The TP-3 pad with a thickness of 0.5 mm can easily be compressed to 0.3 mm and thus compensate for height differences between various components of up to 0.2 mm. Please note that due to the extremely low hardness, the installation of the 0.5 mm pad requires extra care. Please refer to the user manual.

Versatile Applications

Heat-conducting, vibration-damping, mouldable, electrically insulating - safe and easy to use. Thanks to its good compression properties, the soft heat conduction pad is particularly gentle on components and at the same time a good heat conductor. In addition to the standard format for M.2, the TP-3 is available in various sizes and thicknesses, which can be easily cut to the desired shape and size. This makes it ideal for RAMs, chipsets and ICs of all kinds, which are used in PCs, laptops, consoles, graphics cards and electronic devices in general.

TP-3 cut dark

Safe handling

The ARCTIC TP-3 is electrically insulating, non-adhesive and easy to handle. This means that optimal and safe heat transfer can be ensured in many application areas.

TP-3 pressed

Bridging gaps

The TP-3 are softer than conventional pads and therefore particularly suitable for different chip heights and possible tolerances. Thanks to their good compressibility properties, the thermal pads act as the perfect gap filler and bridges uneven surface and air gaps without stressing sensitive and protruding components.

TP-3 thickness sizes

Available in different thicknesses and sizes

Our thermal pads are available in a choice of 0.5 mm, 1.0 mm and 1.5 mm. The 0.5 mm variant is ideally suited as an alternative to heat-conducting foil. The pads are available in different dimensions, depending on their thickness. If required, the pads can also be independently cut to any size.

TECHNICAL SPECIFICATIONS & MANUAL

General data

Colour: Blue

Hardness: 55 Shore OO

Continuous Use Temperature: -40~150?

Specific Gravity: 3.4 g/cm3

Dielectric Constant @1MHz: 5.19

Volume Resistance: 2.69 X 1012 ?-cm

Flammability Rating: UL 94 V-0
