MSI PRO B760M-P, LGA1700, Intel B760, 4xDDR5, 1xDP, 1xHDMI, 1xVGA, mATX

Podrobný popis

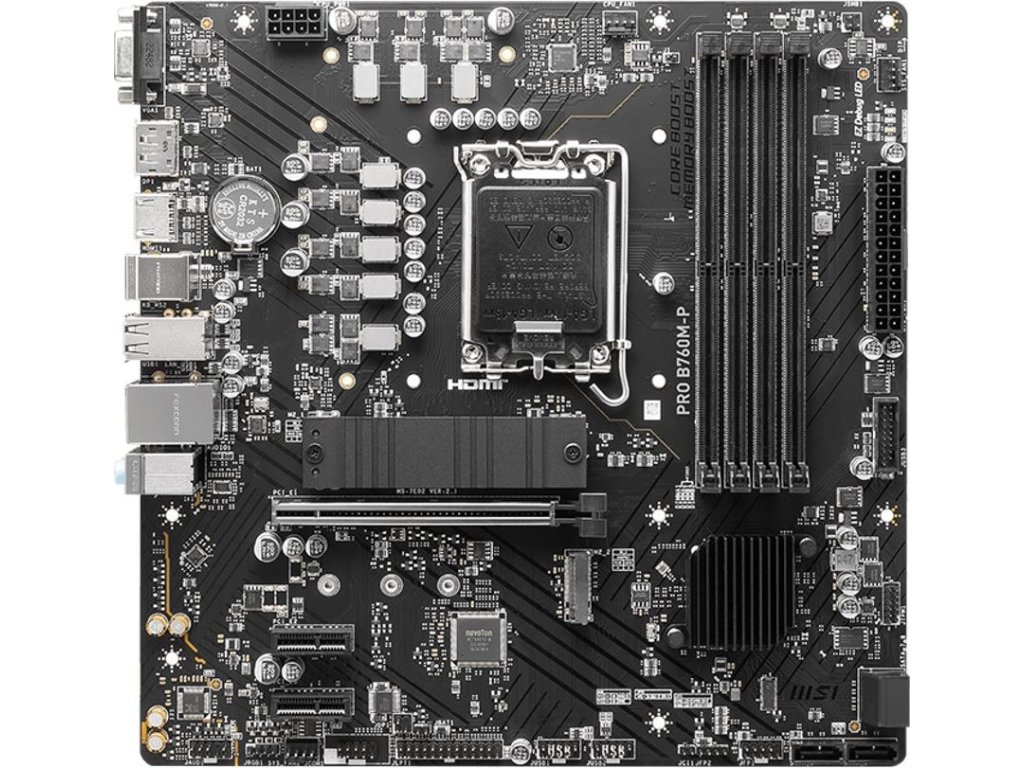

MSI PRO B760M-P

Chipset: Intel® B760

Rozměrový formát: mATX (243,84x243,84mm)

Podpora pro procesory: Intel® Core™ 14./13./12. generace, Intel® Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x paměťový slot DDR5, maximální kapacita 192GB

* DDR5 6800+(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s

* Intel® XMP 3.0 OC

Grafické výstupy:

* 1x HDMI™

* 1x DisplayPort

* 1x VGA

Zvuková karta: 7.1-Channel High Definition Audio, kodek Realtek® ALC897

Ethernet: Realtek® RTL8111H GbE LAN

WLAN + Bluetooth: ne

Rozšiřující sloty:

* 1x PCI-E x16 (PCI_E1 PCIe 4.0 podporuje až x16)

* 2x PCI-E x1 (PCI_E2, PCI_E3 PCIe 4.0 podporuje až x1)

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2_1, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4

* 1x M.2_2, M key, typ 2280/2260/2242 + SATA a podpora PCIe 4.0 x4

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:

Zadní USB (celkem 6 portů)

* 1x USB 3.2 Gen2 typ C

* 1x USB 3.2 Gen1 typ A

* 4x USB 2.0

Přední USB (celkem 6 portů)

* 2x USB 3.2 Gen1 typ A

* 4x USB 2.0

Porty na zadním panelu:

* 1x USB 3.2 Gen 2 10Gb/s (typ C)

* 1x USB 3.2 Gen 1 5Gb/s (typ A)

* 4x USB 2.0

* 1x HDMI®

* 1x DisplayPort

* 1x VGA

* 1x RJ-45

* 2x PS/2 pro klávesnici a myš

* 3x audio jack

Interní porty:

Napájení

* 1x napájecí konektor (ATX_PWR)

* 1x napájecí konektor (CPU_PWR)

Související s ventilátorem a chlazením

* 1x ventilátor CPU

* 2x ventilátor systému

Související s úložištěm

* 4x SATA 6Gb/s konektor

* 2x slot M.2

USB

* 2x USB 3.2 Gen1 typ A

* 4x USB 2.0

Osvětlení LED

* 1x RGB LED konektor (JRGB)

* 4x EZ Debug LED

Ostatní

* 2x Front Panel (JFP)

* 1x Chassis Intrusion (JCI)

* 1x Front Audio (JAUD)

* 1x Printer Port (JLPT)

* 1x Com Port (JCOM)

* 1x TPM pin header (podpora TPM 2.0)

Příslušenství:

* kabel SATA

* I/O záslepka

* 2x M.2 šroub/standoff set

* uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/PRO-B760M-P/

Související dokumenty

• specifikace
