MSI MB Sc LGA1700 MAG B760 TOMAHAWK WIFI, Intel B760, 4xDDR5, 1xDP, 1xHDMI, WI-FI

Podrobný popis

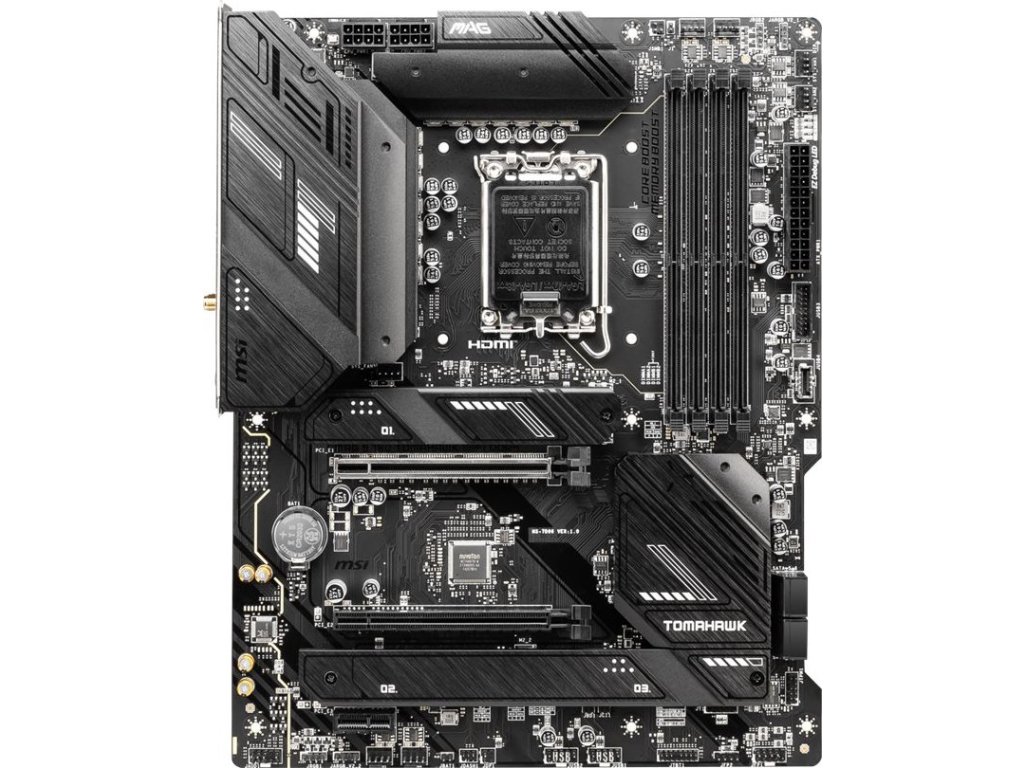

MSI MAG B760 TOMAHAWK WIFI

Chipset: Intel® B760

Rozměrový formát: ATX (304,8x243,84mm)

Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x paměťový slot DDR5, podpora až 128GB, 7000+(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)

* dvoukanálová architektura paměti

* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

* 1x HDMI™ 2.1

* 1x DisplayPort 1.4

Zvuková karta: 7.1-Channel USB High Performance Audio, kodek Realtek® ALC897

Ethernet: Realtek® 2,5Gbps LAN

WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3

Rozšiřující sloty:

* 2x PCI-E x16 (podporuje x16/x4)

* 1x PCI-E x1

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4

* 1x M.2_2, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4

* 1x M.2_3, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:

Zadní USB (celkem 9 portů)

* 1x USB 3.2 Gen 2x2 Typ-C

* 4x USB 3.2 Gen 2

* 4x USB 2.0

Přední USB (celkem 7 portů)

* 1x USB typ-C header - podpora USB 3.2 Gen 2

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:

* 1x USB 3.2 Gen 2x2 Typ-C

* 4x USB 3.2 Gen 2

* 4x USB 2.0

* 1x HDMI™ 2.1

* 1x DisplayPort 1.4

* 1x RJ-45

* 1x Wi-Fi/Bluetooth modul

* 5x audio jack

* 1x optický S/PDIF Out

Interní porty:

Napájení

* 1x napájecí konektor (ATX_PWR)

* 2x napájecí konektor (CPU_PWR)

Související s ventilátorem a chlazením

* 1x CPU Fan

* 1x Pump Fan

* 5x System Fan

Související s úložištěm

* 4x SATA 6Gb/s konektor

* 3x slot M.2 (M-Key)

USB

* 1x USB typ-C header - podpora USB 3.2 Gen 2

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Osvětlení LED

* 2x adresovatelný V2 RGB LED konektor (JARGB_V2)

* 2x RGB LED konektor (JRGB)

* 4x EZ Debug LED

Ostatní

* 2x Front Panel (JFP)

* 1x Chassis Intrusion (JCI)

* 1x Front Audio (JAUD)

* 1x konektor TBT (JTBT, podpora RTD3)

* 1x Tuning Controller connector (JDASH)

* 1x TPM pin header (podpora TPM 2.0)

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B760-TOMAHAWK-WIFI
