GIGABYTE Z790 EAGLE AX, LGA1700, Intel Z790, 4xDDR5, 1xDP, 1x HDMI

Podrobný popis

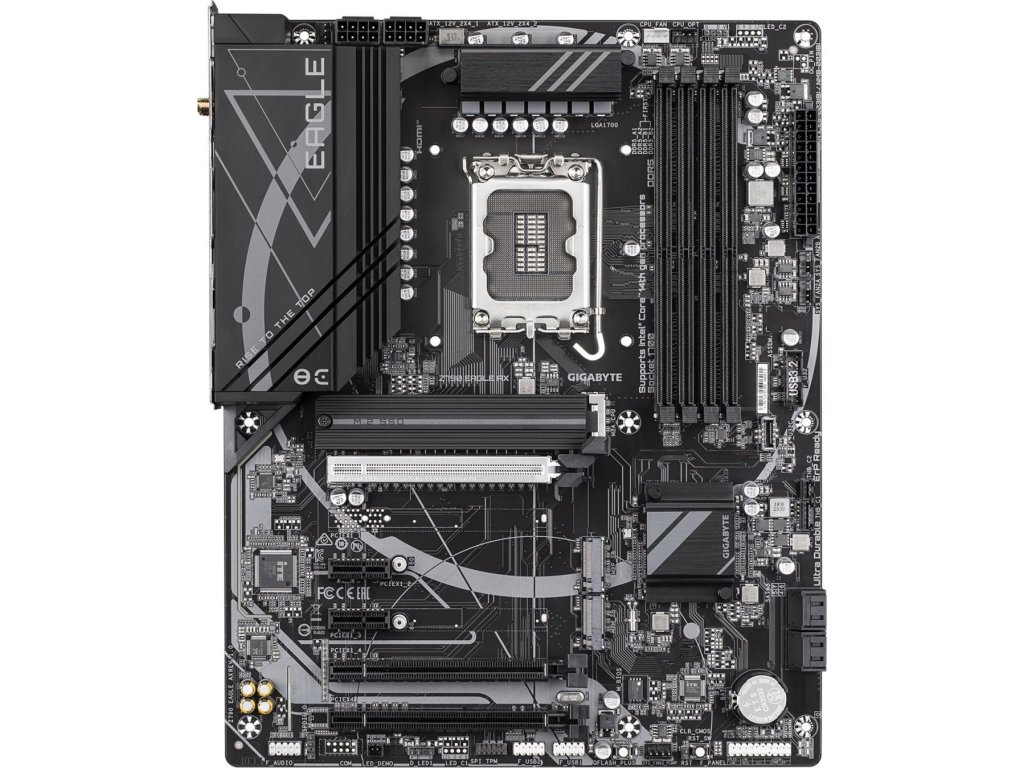

GIGABYTE Z790 EAGLE AX

* Smart Fan 6

* Q-Flash Plus

Chipset: Intel® Z790 Express

Rozměrový formát: ATX (305x244mm)

Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/4800/4400MT/s paměťové moduly

* dvoukanálová architektura paměti

* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

* 1x HDMI® 2.1

* 1x DisplayPort 1.2

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® 2,5GbE LAN

WLAN + Bluetooth: Wi-Fi 6E + Bluetooth v5.3

Rozšiřující sloty:

* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16 (PCIEX16)

* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x4 (PCIEX4)

* 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX1_4)

* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1 (PCIEX1_2, PCIEX1_3)

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)

* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)

* 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4 SSD) (M2M_SB)

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA

USB:

Zadní USB (celkem 8 portů)

* 1x USB typ-C®, s podporou USB 3.2 Gen 2

* 1x USB 3.2 Gen 2 typu A (červený)

* 4x USB 3.2 Gen 1

* 2x USB 2.0/1.1

Přední USB (celkem 7 portů)

* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Porty na zadním panelu:

* 1x USB typ-C®, s podporou USB 3.2 Gen 2

* 1x USB 3.2 Gen 2 typu A (červený)

* 4x USB 3.2 Gen 1

* 2x USB 2.0/1.1

* 2x SMA anténní konektor (2T2R)

* 1x HDMI 2.1

* 1x DisplayPort

* 1x RJ-45

* 1x kombinovaný konektor pro klávesnici/myš PS/2

* 3x audio jack

Interní porty:

Napájení

* 1x 24-pin ATX hlavní napájecí konektor

* 2x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 1x CPU fan/water cooling pump header

* 3x system fan header

* 1x system fan/water cooling pump header

Související s úložištěm

* 3x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB typ-C® konektor, s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header

* 2x USB 2.0/1.1 header

Ostatní

* 2x adresovatelný LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x S/PDIF Out header

* 2x Thunderbolt™ add-in card konektor

* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

* 1x tlačítko reset

* 1x tlačítko Q-Flash Plus

* 1x reset jumper

* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-EAGLE-AX-rev-10#kf
