ASUS PROART B760-CREATOR DDR4, LGA1700, Intel B760, 4xDDR4, 1xDP, 1xHDMI

Podrobný popis

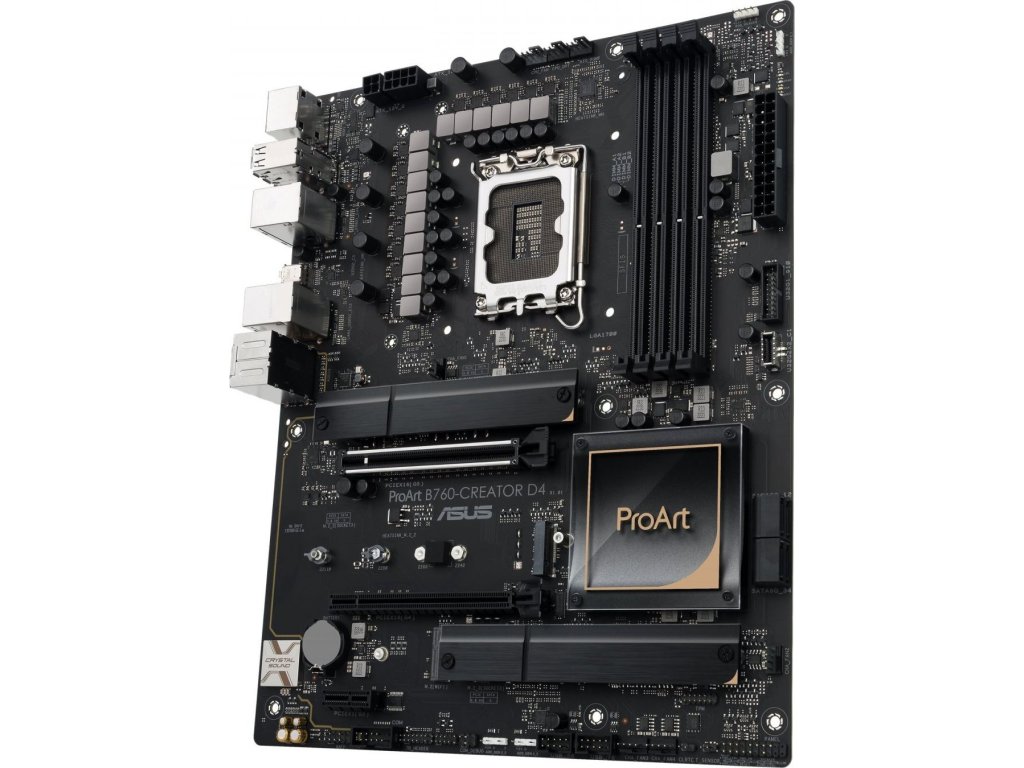

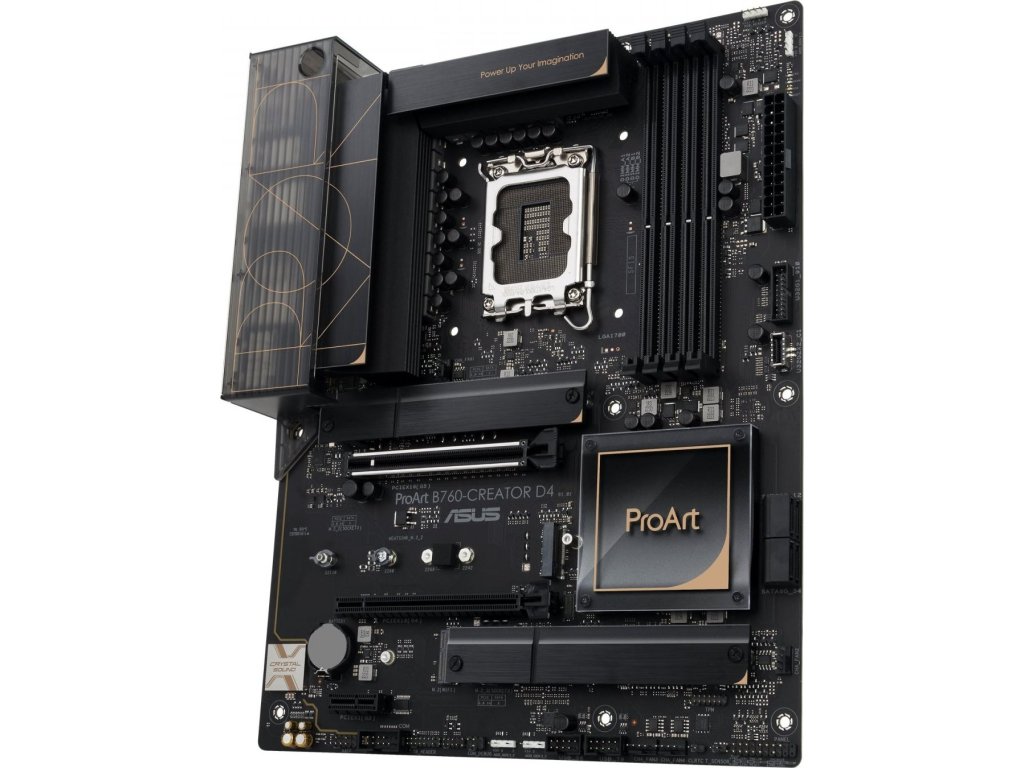

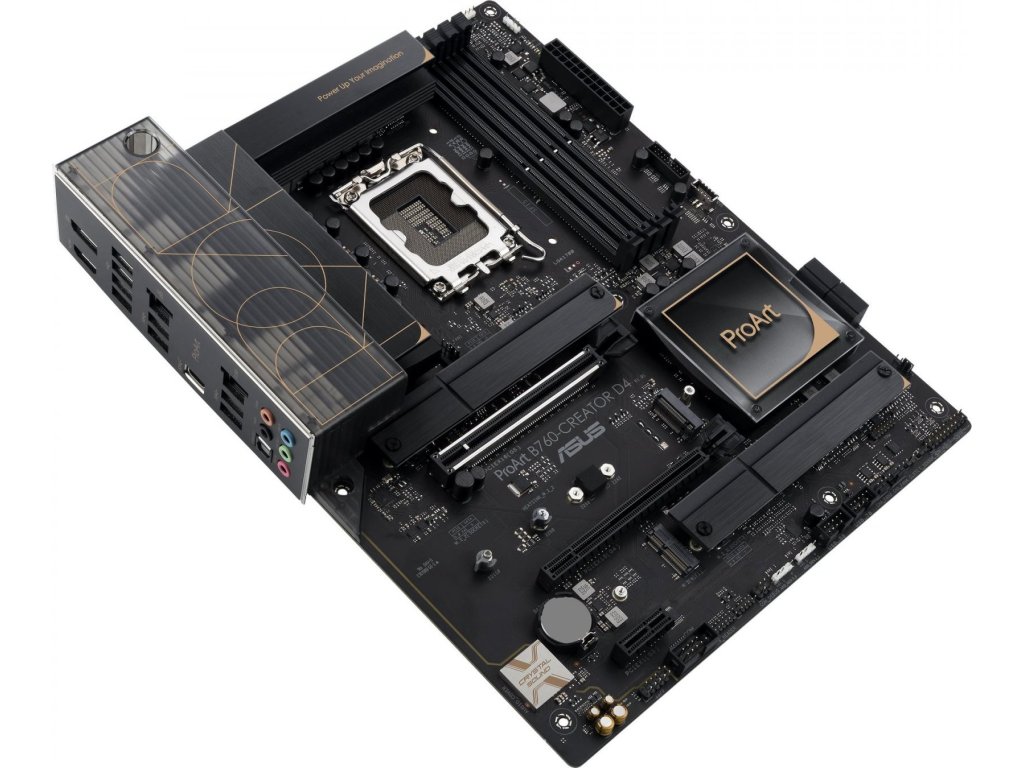

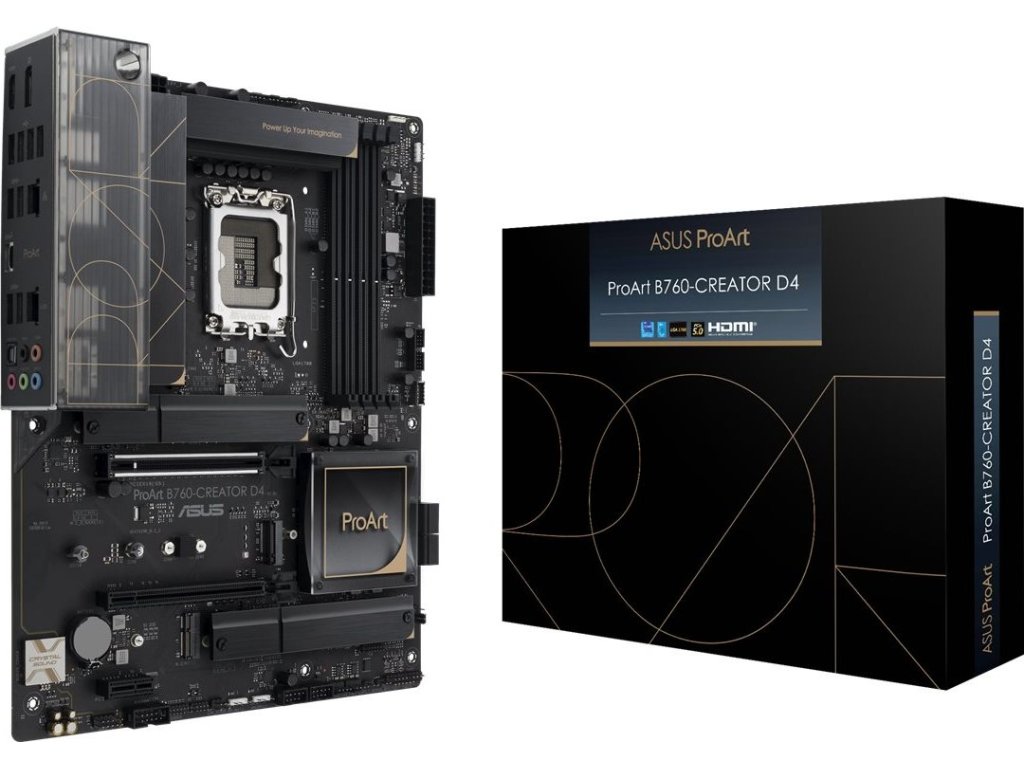

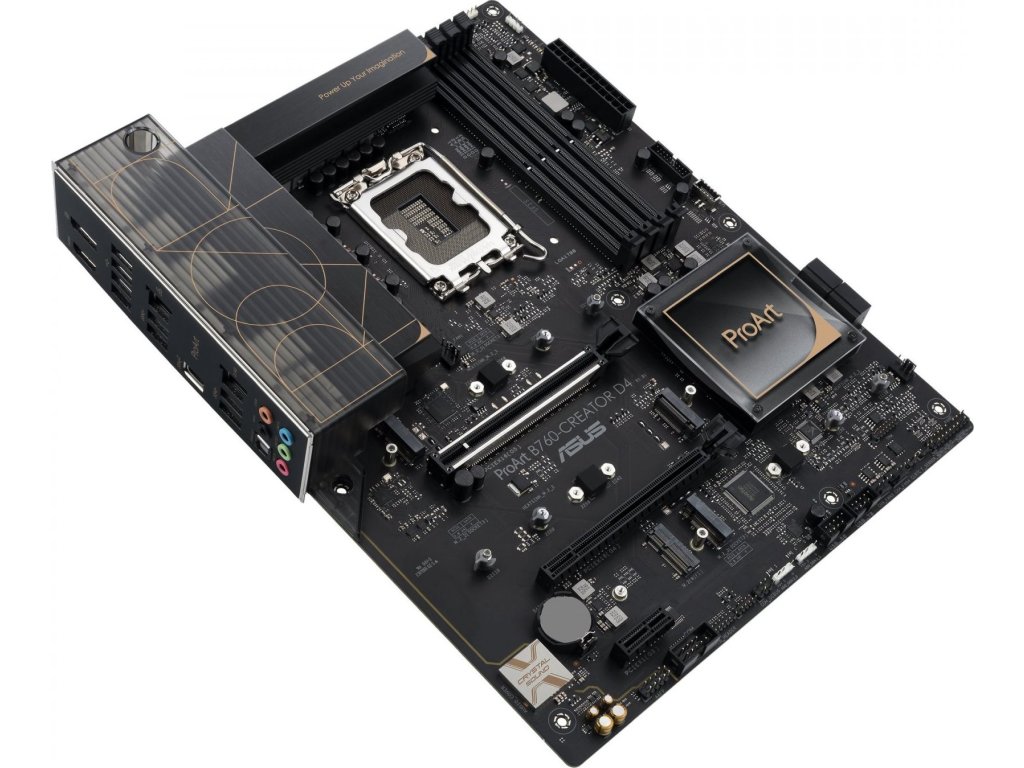

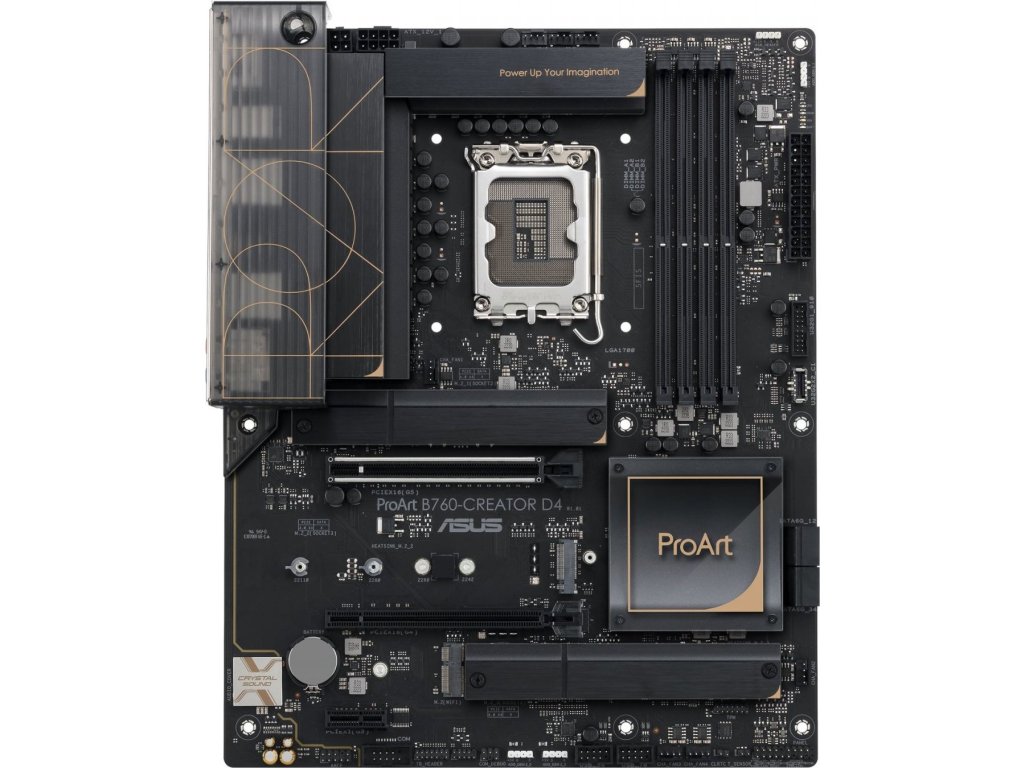

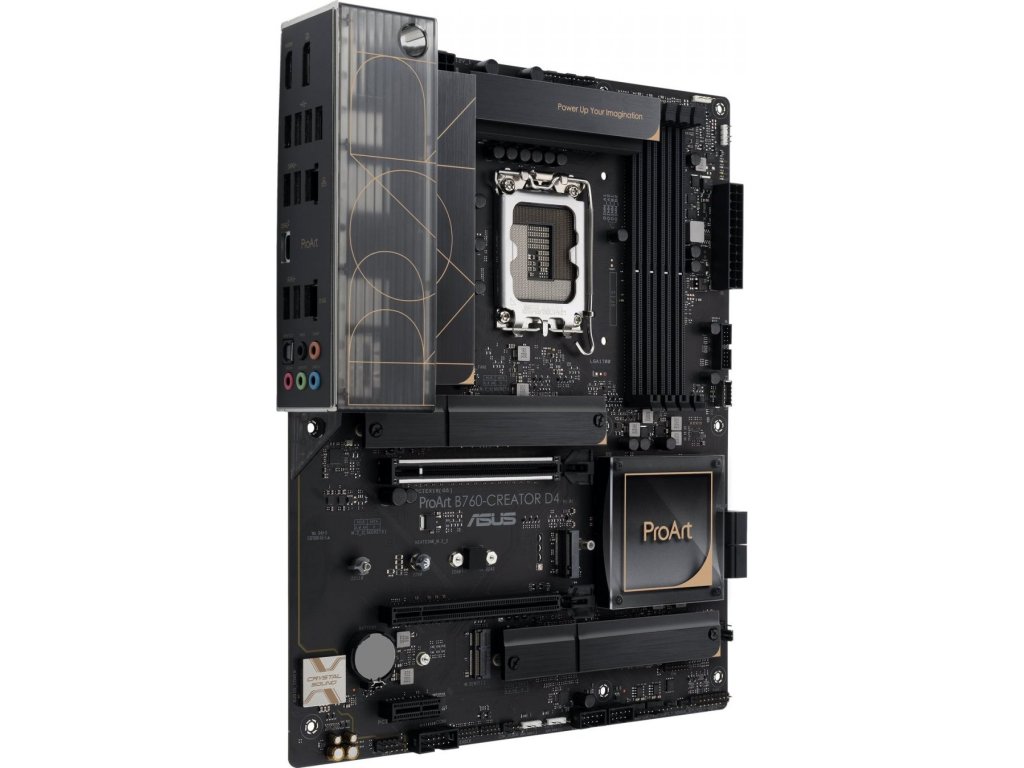

ASUS ProArt B760-CREATOR D4

ProArt B760-Creator D4 je vylepšená základní deska navržená pro práci s tvorbou obsahu, jako je virtuální produkce, 3D vykreslování a střih videa 4K/8K.

Chipset: Intel® B760

Rozměrový formát: ATX (305x244mm)

Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x DIMM, Max. 128GB, DDR4 bez ECC, bez vyrovnávací paměti

* dvoukanálová architektura paměti

* podporuje Intel® Extreme Memory Profile (XMP)

* OptiMem II

Grafické výstupy:

* 1x DisplayPort 1.4

* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet: 1x Realtek 2,5Gb Ethernet + 1x Intel® 1Gb Ethernet

WLAN + Bluetooth: pouze slot M.2 (Key E, PCIe)

Rozšiřující sloty:

* 1x PCIe 5.0/4.0/3.0 x16

* 1x PCIe 4.0 x16 (podporuje režim x4)

* 1x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)

* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 3.0 x4)

* 1x M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)

* 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 9 portů)

* 1x USB 3.2 Gen 2 (1x typ-C®)

* 4x USB 3.2 Gen 1 (4x typ-A)

* 4x USB 2.0 (4x typ-A)

Přední USB (celkem 7 portů)

* 1x USB 3.2 Gen 2x2 konektor - podpora USB-C®

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

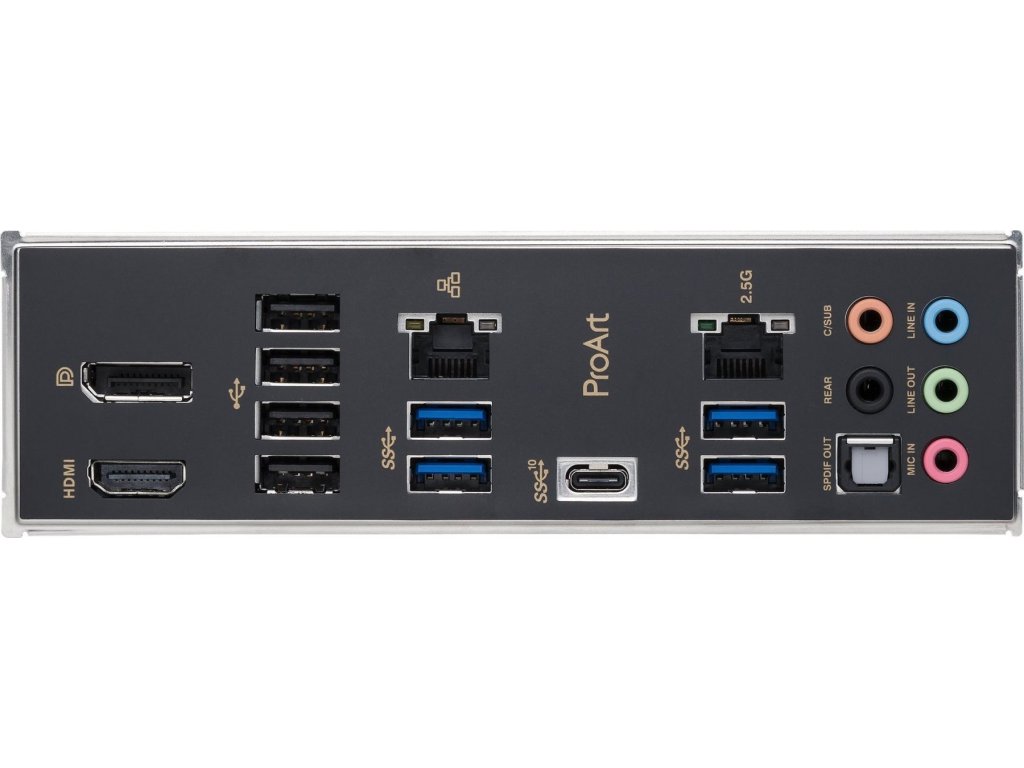

Porty na zadním panelu:

* 1x USB 3.2 Gen 2 (1x typ-C®)

* 4x USB 3.2 Gen 1 (4x typ-A)

* 4x USB 2.0 (4x typ-A)

* 1x DisplayPort

* 1x HDMI®

* 1x Realtek 2,5Gb Ethernet

* 1x Intel® 1Gb Ethernet

* 5x audio jack

* 1x optický S/PDIF out

Interní porty:

Související s ventilátorem a chlazením

* 1x 4-pin CPU Fan header

* 1x 4-pin CPU OPT Fan header

* 1x 4-pin AIO Pump header

* 4x 4-pin Chassis Fan headers

Napájení

* 1x 24-pin hlavní napájecí konektor

* 1x 8-pin +12V napájecí konektor

* 1x 4-pin +12V napájecí konektor

Související s úložištěm

* 3x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB 3.2 Gen 2x2 konektor - podpora USB-C®

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní

* 3x adresovatelný Gen 2 header

* 1x Aura RGB header

* 1x Clear CMOS header

* 1x COM Port header

* 1x Front Panel Audio header (AAFP)

* 1x M.2 slot (Key E)

* 1x SPI TPM header (14-1pin)

* 1x 20-5pin System Panel header

* 1x header teplotního senzoru

* 1x Thunderbolt™ header

BIOS: 128Mb

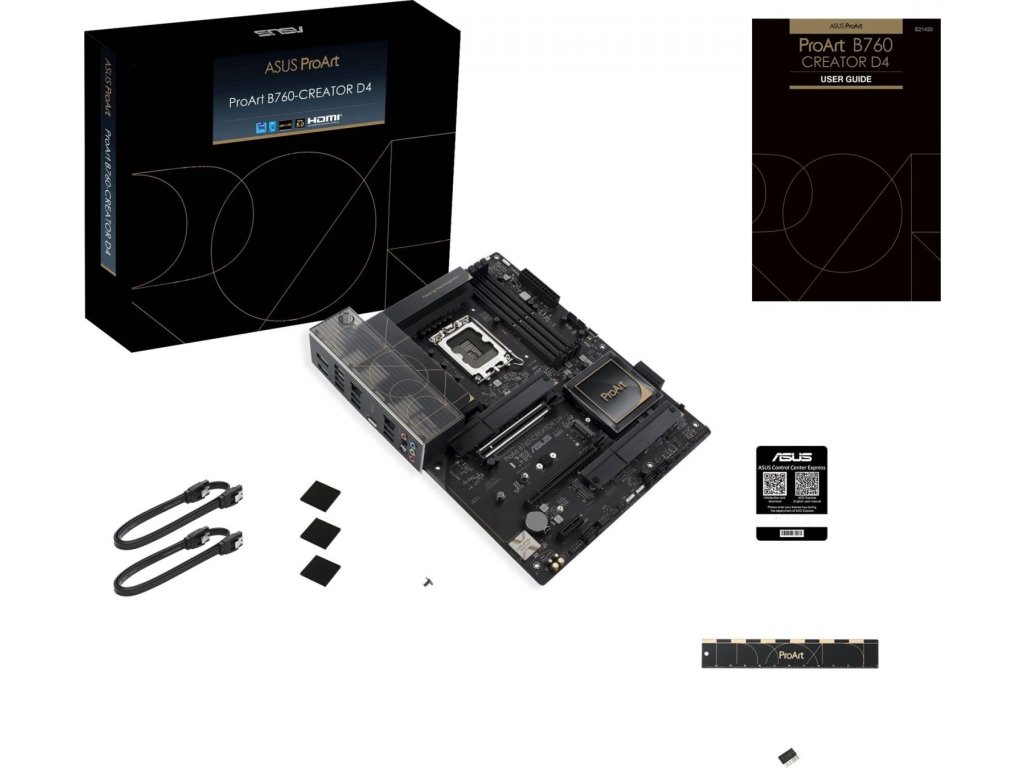

Příslušenství:

* 2x SATA 6Gb/s kabel

* 1x ProArt pravítko

* 1x Q-konektor

* 1x balení šroubů pro M.2 Key E

* 2x balení podložek pro M.2

* 1x ACC Express Activation Key Card

* 1x uživatelská příručka
