GIGABYTE MB Sc AM5 B650M D3HP AX, AMD B650, 4xDDR5, 2xDP, 1xHDMI, WiFi, mATX

Podrobný popis

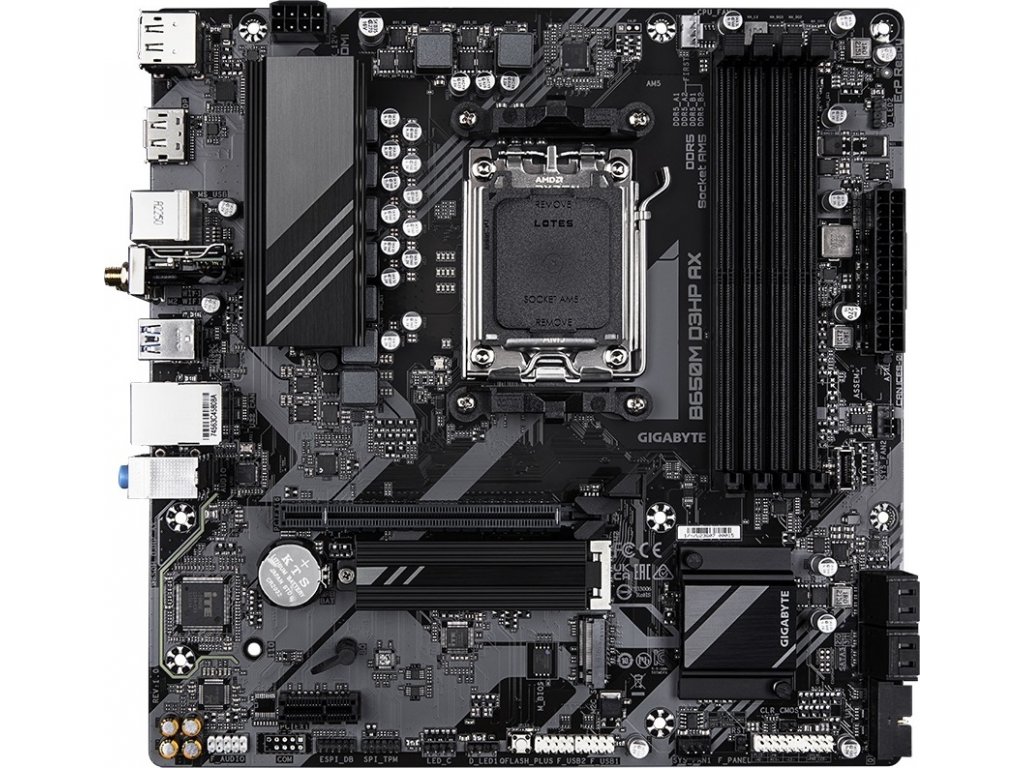

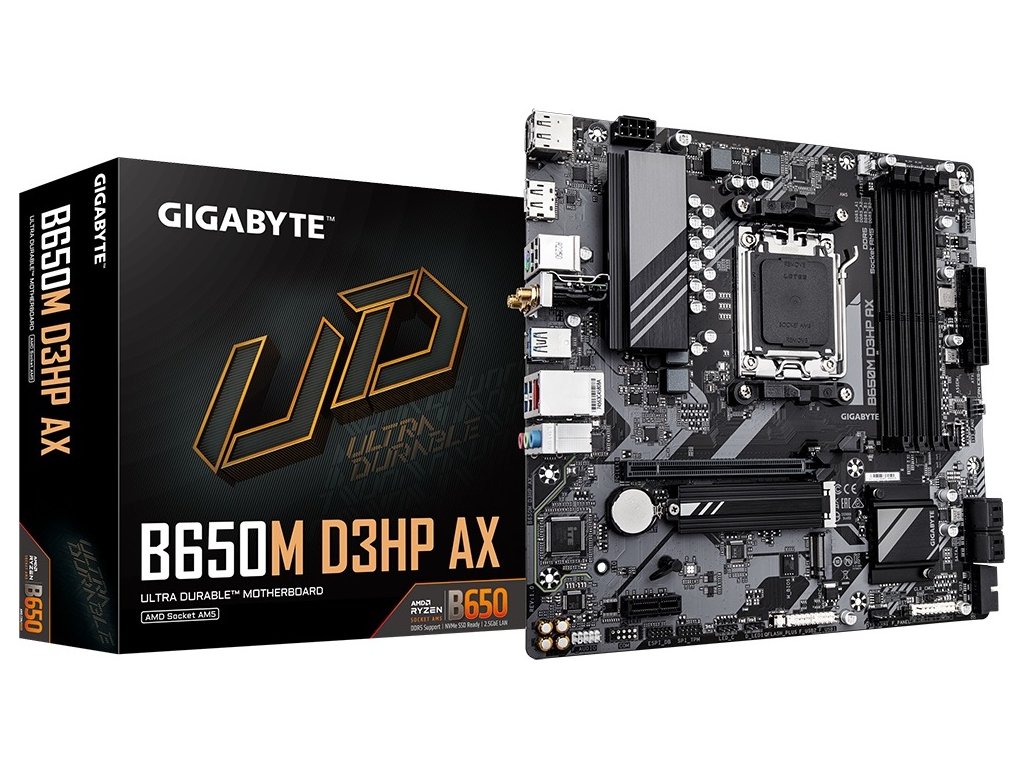

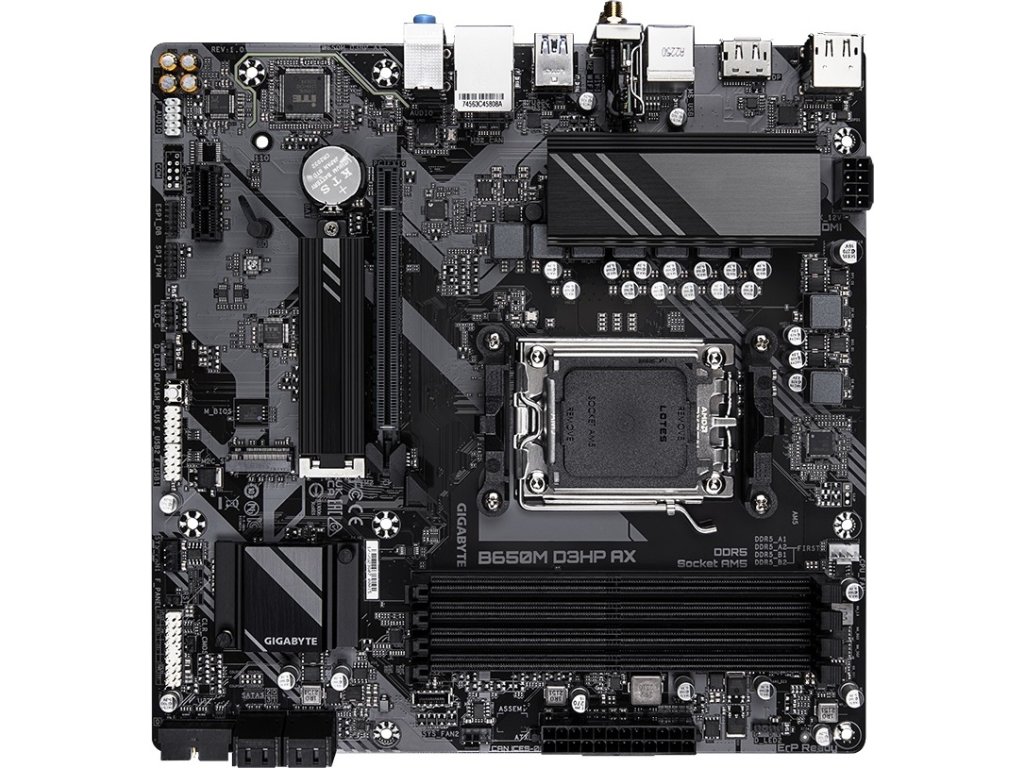

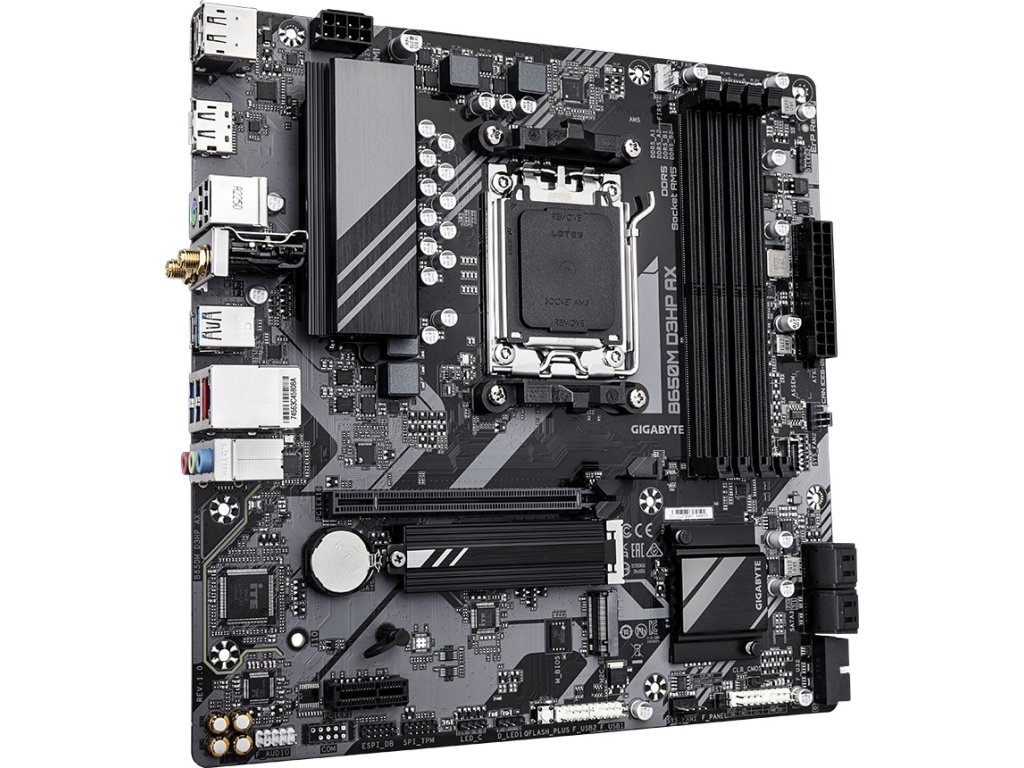

GIGABYTE B650M D3HP AX (rev. 1.0)

* Smart Fan 6

* Q-Flash Plus

Chipset: AMD B650

Rozměrový formát: microATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ řady 7000

Patice procesoru: AM5

Paměť:

* 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly

* dvoukanálová architektura paměti

* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

(Grafické specifikace se mohou lišit v závislosti na podpoře CPU.)

* 2x DisplayPort 1.4

* 1x HDMI® 2.1

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN

WLAN + Bluetooth: Realtek® Wi-Fi 6E RTL8852CE + Bluetooth v5.3

Rozšiřující sloty:

* 1x PCI Express x16 (podporuje PCIe 4.0 x16)

* 1x PCI Express x1 (podporuje PCIe 3.0 x1)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2

* 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2

* 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 6 portů)

* 1x USB typ-C®, s podporou USB 3.2 Gen 1

* 3x USB 3.2 Gen 1

* 2x USB 2.0/1.1

Přední USB (celkem 7 portů)

* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

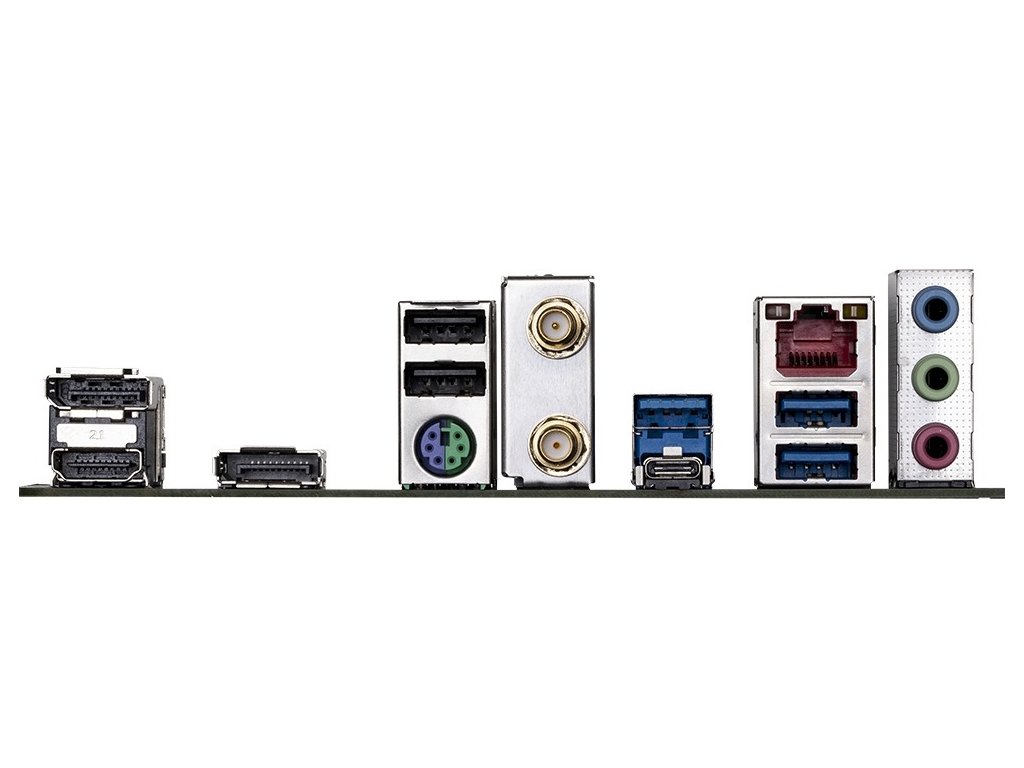

Porty na zadním panelu:

* 1x PS/2 pro klávesnici/myš

* 1x USB typ-C®, s podporou USB 3.2 Gen 1

* 3x USB 3.2 Gen 1

* 2x USB 2.0/1.1

* 1x HDMI

* 2x DisplayPort

* 1x RJ-45

* 3x audio jack

* 2x SMA anténní konektor (2T2R)

Interní porty:

Napájení

* 1x 24-pin ATX hlavní napájecí konektor

* 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 2x system fan header

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x konektor USB typ-C® s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header

* 2x USB 2.0/1.1 header

Ostatní

* 2x adresovatelný LED strip header

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

* 1x tlačítko Q-Flash Plus

* 1x reset jumper

* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/cz/Motherboard/B650M-D3HP-AX-rev-10#kf
