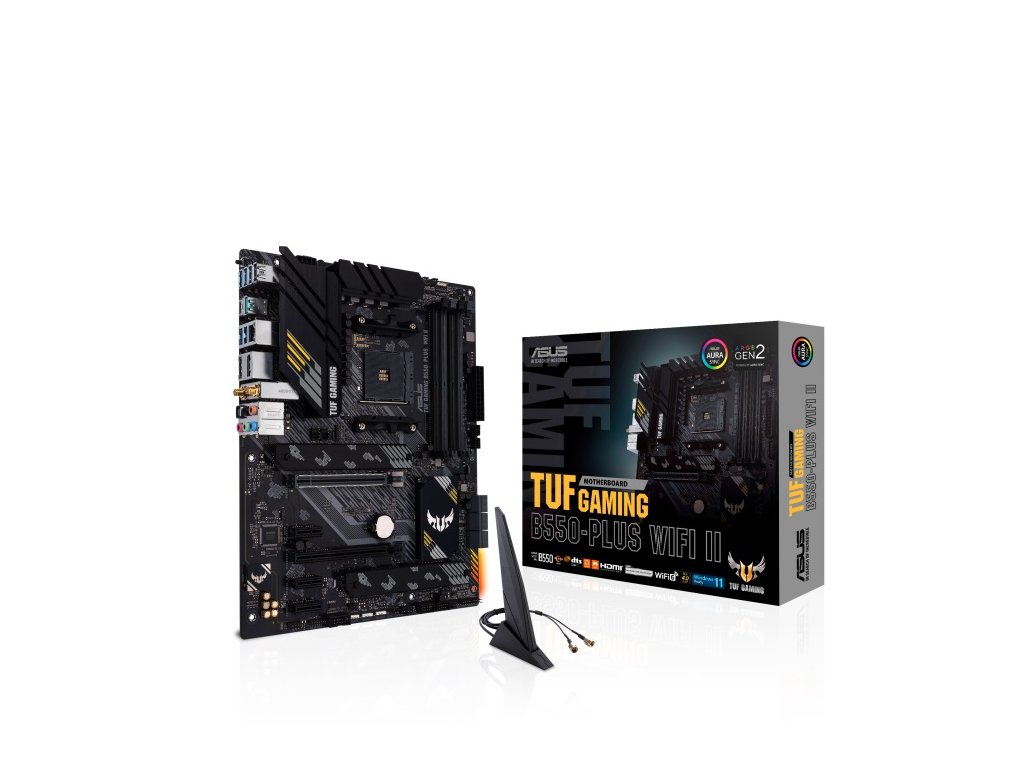

ASUS MB Sc AM4 TUF GAMING B550-PLUS (WI-FI) II, AMD B550, 4xDDR4, 1xDP, 1xHDMI, WI-FI

Podrobný popis

Chipset: AMD B550 Chipset

Rozměrový formát: ATX (30.5cm x 24.4cm)

Podpora pro procesory: AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series stolní procesory

Patice procesoru: AMD AM4

Pozice na paměti: 4 x DDR4 DIMM

Podpora pro paměti:

*4866(OC)/4800(OC)/4600(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz, Un-buffered Memory

Max.velikost operační paměti: 128 GB

Podpora pro paměti typu: DDR4

* Podpora paměti ECC (režim ECC) se liší podle procesoru.

* Seznamy kvalifikovaných dodavatelů pamětí (Memory QVL) naleznete na adrese www.asus.com. Podpora frekvence pamětí závisí na typech procesorů.

Grafické výstupy:

*1x DisplayPort 1.2

*1x HDMITM 2.1 (4K@60HZ)

*Grafické specifikace se mohou u jednotlivých typů procesorů lišit.

Zvuková karta:

*Realtek 7.1 Surround Sound High Definition Audio CODEC

Síťová karta:

*1x Realtek 2.5Gb Ethernet

Rozšiřující sloty:

Stolní procesory AMD Ryzen™ řady 5000/ 3000

*1x slot PCIe 4.0 x16 (podporuje režim x16)

Stolní procesory AMD Ryzen™ řady 5000 G/ řady 4000 G

*1x slot PCIe 3.0 x16 (podporuje režim x16)

Čipová sada AMD B550

*1x slot PCIe 3.0 x16 (podporuje režim x4)*

*3x slot PCIe 3.0 x1*

*PCIE 3.0 X16_2 pracuje v režimu x1, pokud je některý ze slotů PCIe 3.0 x1 obsazen.

**Podpora rozdvojení PCIe pro funkci RAID na CPU.

RAID řadič: 0, 1, 10

SATA:

*6x portů SATA 6 Gb/s

M.2: (Podporuje 2 sloty M.2)

Stolní procesory AMD Ryzen™ řady 5000/ 3000 :

*1x Slot M.2 (Key M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 4.0 x4 a SATA).

Stolní procesory AMD Ryzen™ řady 5000 G/ řady 4000 G

*1x Slot M.2 (Key M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 3.0 x4 a SATA)

Čipová sada AMD B550

*2x Slot M.2 (klíč M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 3.0 x4 a SATA)

USB:

zadní USB porty (celkem 8)

*2x porty USB 3.2 Gen 2 (1 x Typ-A + 1 x USB Typ-C)

*4x porty USB 3.2 Gen 1 (4 x Typ-A)

*2x porty USB 2.0 (2 x typ A)

přední USB porty (celkem 6)

*1x USB 3.2 Gen 1 header podporuje další 2 porty USB 3.2 Gen 1

*2x USB 2.0 headers podporuje další 4 porty USB 2.0

Interní porty:

Ventilátor a chlazení

*1x 4-pinový konektor ventilátoru CPU

*1x 4-pinový konektor entilátoru CPU OPT

*1x 4-pinový konektor čerpadla AIO

*3x 4-pinový konektor ventilátoru šasi

Související s napájením

*1x 24pinový konektor hlavního napájení

*1x 8-pinový konektor +12V napájení

Související s úložištěm

*2x sloty M.2 (klíč M)

*6x porty SATA 6 Gb/s

USB

*1x USB 3.2 Gen 1 podporující další 2 porty USB 3.2 Gen 1

*2x USB 2.0 podpora dalších 4 portů USB 2.0

Různé

*2x konektor AURA Gen 2

*2x AURA RGB konektor

*1x konektor Clear CMOS

*1x konektor portu COM

*1x konektor pro zvuk na předním panelu (AAFP)

*1x SPI TPM konektor (14-1pin)

*1x 20-3pinový konektor systémového panelu

*1x konektor tepelného senzoru

*1x konektor Thunderbolt

Externí porty:

*2x porty USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C®)

*4x porty USB 3.2 Gen 1 (4 x Type-A)

*2x porty USB 2.0 (2 x Type-A)

*1x DisplayPort

*1x port HDMI™

*1x modul Wi-Fi ASUS

*1x port Realtek 2,5Gb Ethernet

*5x audio konektory

*1x optický výstupní port S/PDIF

*1x tlačítko BIOS FlashBack™

BIOS: 256 Mb Flash ROM, UEFI AMI BIOS

Stránka výrobce: https://www.asus.com/Motherboards-Components/Motherboards/TUF-Gaming/TUF-GAMING-B550-PLUS-WIFI-II/
