Podrobný popis

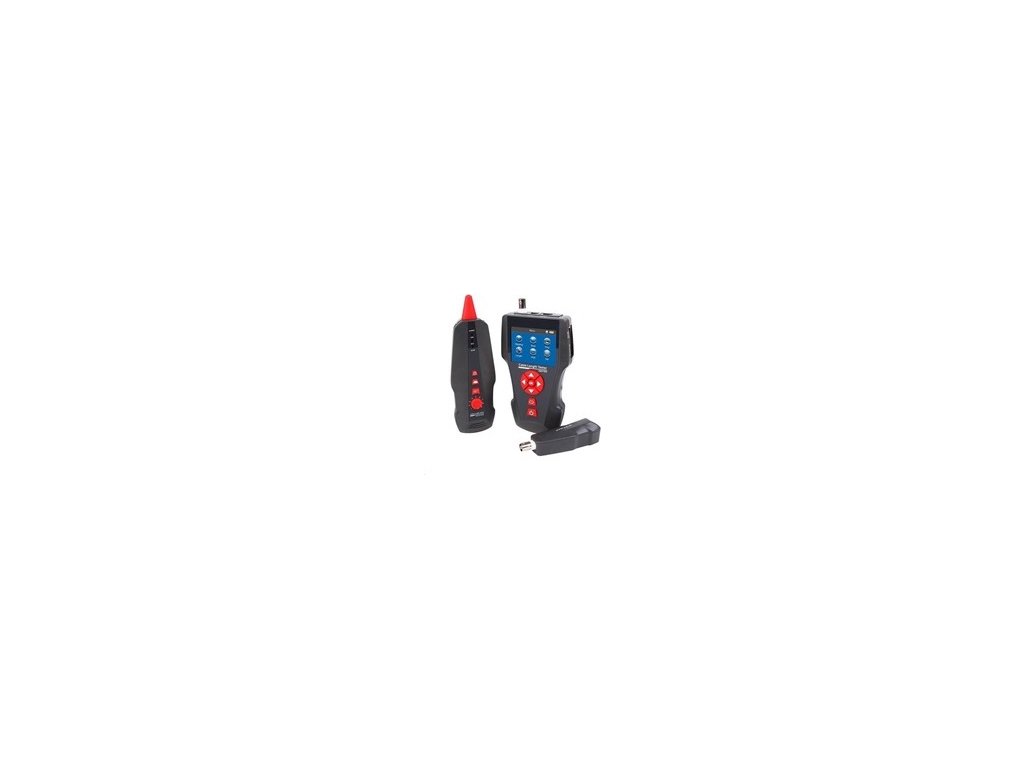

LAN Cable Tester TLCD80 s LCD, koax, Cat3/Cat5E/Cat6, UTP/STP, USB, PoE, ping, sonda, protismyčka

Tester UTP/STP (RJ-45), koaxiálních (BNC), telefonních (RJ-11) a USB vedení. Ohmické metody měření včetně rozšířených testů napájení PoE a odezvy PING.

Výbava detekční sondy pro vyhledávání kabelového spojení, 1x protismyčka. Barevný LCD displej.

Typ měřených kabelů:

- UTP/STP typicky CAT5, CAT5E, CAT6

- koaxiální kabely

- USB propojovací kabely

- telefonní a jiné jedno-párové kabely

Druhy měření:

- Měření délky vodičů, odrazová metoda

- Test na rozpojení / zkrat s identifikací umístěná závady

- Schéma zapojení vodičů v kabelu – jen pro porty RJ45 s loobackem

- Vyhledávání kabelových vedení pomocí sondy

- Identifikace kabelu

- Ping (ICMP) na zvolenou IP adresu

- Měření PoE napěťových úrovní na vodičích

Přesnost délkového měření:

- pro neznámý kabel po provedení předchozí kalibrace na vzorku nejméně 10 m délky: 2 % z délky a +/- 0,5 m

- pro kabely CAT5E: 3 % z délky a +/- 0,5 m
